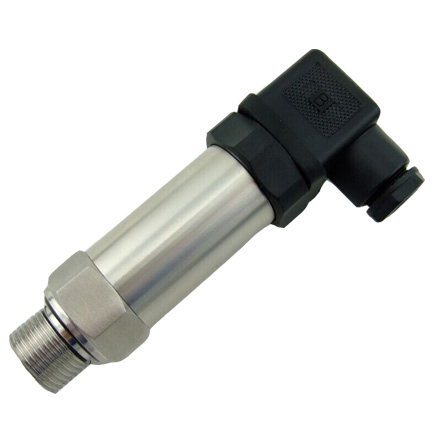

擴散硅壓力變送器
產品特點:
高準確度、高穩定性。除進口原裝傳感器已用激光修正外,對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償,因此在使用溫度范圍內非線性小,溫度穩定性好。
可靠的機械保護IP65和防爆保護iaⅡCT5,適用于各種惡劣環境。
產品優勢:
可用于測量粘稠、結晶及腐蝕性介質。
4~20mA DC標準電流信號輸出,二線制工作。
體積小,重量輕,安裝、調試、使用方便。
產品概述
LY-316擴散硅壓力變送器(進口芯片)性能可靠。采用擴散硅進口芯片,電路采用信號隔離放大,截頻干擾設計(抗干擾能力強,防雷擊)過壓保護,限流保護,抗沖擊,防腐等設計。
工作原理
壓力傳感器是在單晶硅片上擴散上一個惠斯通電橋,電壓阻效應是橋壁電阻值發生變化,產生一個差動電壓信號。此信號經專用放大器,再經電壓電流變換,將量程相對應的信號轉化成標準4~20mA/0~5VDC/0~10VDC信號。
擴散硅壓力變送器特點
1.性價比高。
2.寬電壓設計。
3.抗沖擊設計 。
4.高精度、高穩定。
5.安裝靈活,使用方便,防堵塞。
6.體積小、重量輕、抗震動。
7.接線反向和過壓保護,限流保護。
8.信號隔離放大,截頻干擾設計,抗干擾能力強,防雷擊,防腐蝕。
技術參數
測量介質:液體、氣體、及與316L不銹鋼兼容介質(標配)、與聚四氟乙烯及陶瓷兼容介質
測量范圍:-0.1~0~0.001~100MPa(中間量程任選)
壓力類型:負壓或表壓(出廠默認表壓)
精度等級:±0.2% F.S/0.1%FS
長期穩定性:0.15%FS/年,18個月誤差不超過0.2%FS
溫度漂移: 相對一個大氣壓,20℃環境下:0.5%/25℃
供電范圍:24VDC(10~36VDC)
輸出信號:4~20mA 或 0~5VDC 或 0~10VDC 或 1-5VDC
介質溫度:-30~80℃(標配)或-40~125℃
增加耐溫80℃(低溫型組合配件)
增加100℃~400℃(中溫型組合備件)
增加400℃~800℃(高溫型組合備件)
環境溫度:-40~85℃,-20~70℃(顯示)
補償溫度:0~70℃或-10~80℃
存儲溫度:-40~120℃
零點誤差:0.15%FS(≤100KPa),0.2%(≥100KPa),可標定消除
過載壓力:2x額定值/3x額定值
響應時間:≤1000HZ/≤4HZ(阻尼可調)
抗 震 動:10gRMS.2000HZ條件下無變化/20gRMS.5000HZ條件下無變化
負載電阻:≤(U-10v)/0.02Ω
顯 示:LED/LCD
電氣接口:霍斯曼,引線式,外接式, PACKARD連接器
防護等級:IP65
材料使用:液體接觸部分:304不銹鋼,316L不銹鋼(標配),哈氏合金、聚四氟乙烯
傳感器膜片:316L不銹鋼(標配),哈氏合金、陶瓷
密封圈:氟橡膠(標配)、丁腈橡膠、三元乙丙橡膠
外殼:304不銹鋼
通訊協議:RS485(modbus)協議,assic碼協議,HART協議,PROFIBUS-PA協議
接線圖
壓力單位換算
0.1Mpa(兆帕)=100Kpa(千帕)=1bar(巴)≈0.98atm(標準大氣壓)≈ 1kgf/cm2(公斤力/厘米2) ≈14.5psi
注意事項
1.當收到產品時請檢查包裝是否完好,并核對變送器型號和規格是否與您選購的產品相符;
2.禁止測量弱酸性以上的酸性介質(PH6以下),簡單識別方法手可以接觸即可;
3.傳感器屬于重要器件,用戶在使用時請不要自行拆解,更不能碰觸膜片,以免照成產品損壞。
擴散硅壓力變送器典型應用領域
航空航天,電力,污水處理、給水,石油化工和制藥工業,熱電機組,空調機組,制冷機組,壓縮機組,實驗室壓力效驗,工業過程檢測與控制,內燃機、發動機,液壓及氣動系統,恒壓供水系統等行業液體、氣體的測量與控制。
? | ![]() |
|||||||||||
![]() |
