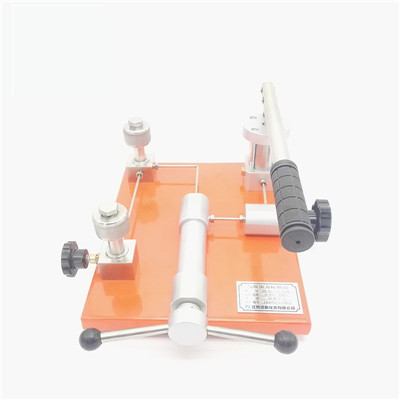

氣壓校驗臺
產品特點:
壓力范圍:-0.095~6MPa
調節靈敏度:min 10 Pa
測量介質:空氣
外形尺寸:400×300×180(長×寬×高)
重 量: 7.7kg
產品優勢:
氣壓校驗臺,以下簡稱校驗器。是壓力儀表檢測工作中的重要輔助設備,與壓力標準器配合使用,完成壓力儀表校準、檢測工作。
杠桿帶動大容室活塞作往復運動,產生壓力或真空,通過切換開關輸出壓力或真空,經穩壓閥至微調及壓力輸出接口。輔以設計精巧的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的優點,可廣泛應用于計量、科研、工礦企業及儀表制造等行業。
1、使用操作
1.1.正壓檢測

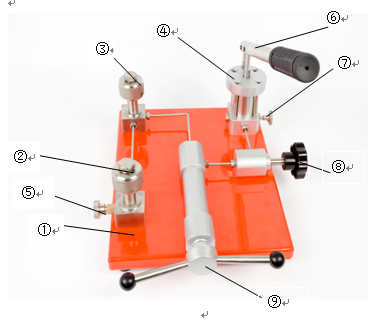

將切換開關按進去,擰下輸出1、輸出2接頭上的
③
堵頭,接標準表和被檢表,打開穩壓閥,將微調調至適當位置(中間位置),關閉放氣閥。操作杠桿加壓到2~3MPa時,使用微調將壓力調到4.5MPa左右,穩定1~2分鐘,使用微調調至檢定點,關閉穩壓閥,逐點檢測至零點。
1.2.負壓檢測
將切換開關拉出來,擰下輸出1、輸出2接頭上的堵頭,接標準表和被檢表,打開穩壓閥,將微調調至適當位置(中間位置),關閉放氣閥。操作杠桿抽真空,當壓力達到-90kPa左右時。穩定1~2分鐘,使用微調調至檢定點,關閉穩壓閥,逐點檢測至零點。
1.3.高壓狀態下,出現壓力緩慢下降時,關閉穩壓閥。(先將壓力微調到6.5MPa左右,穩壓1~2分鐘后,再緩慢調至6.0MPa)
2、注意事項
2.1手動氣壓源應選擇平整易操作的臺面放置,避免進入有高腐蝕性氣體及粉塵顆粒的環境中使用。
2.2被檢儀器應作適當清洗,避免污漬進入檢測回路。
2.3輸出1、輸出2接嘴為專用快速接頭,端面密封。
? | ![]() |
|||||||||||
![]() |
